Крани кульові триходові застосовуються в якості перемикаючих пристроїв технологічних трубопроводів різних галузей. Робочими середовищами кранів є природний і зріджений газ, нафтопродукти, вода, вуглекислота та інші середовища, нейтральні до матеріалів крана.

• Конструкція крана розбірна, складається з цільного корпусу і трьох або більше патрубків, з'єднаних за допомогою різьбових шпильок з корпусом, що забезпечує його ремонтопридатність;
• Залежно від умов експлуатації, триходові крани кульові виготовляються з L-подібним і Т-подібним проходом по пробці (кулі);
• Схема роботи крана (подачі і перекриття робочого середовища) у всіх положеннях запірного крану, узгоджуються при замовленні;
• Крани кульові виготовляються з ручним (механічним) приводом, пневмо- і електроприводом.

Клас герметичності по ГОСТ9544		Клас А
Кліматичне виконання по ГОСТ15150-69		У1 - помірне (температура навколишнього середовища від -45°С до +50°С) ХЛ1 - холодне (температура навколишнього середовища від -60°С до +40°С)
Тип керування		Р - ручний (механічний) привід; П – пневопривід; Э - електропривід.
Приєднання до трубопроводу		фланцеве по ГОСТ 12815-80 муфтове по ГОСТ 6527- 68
Повний середній строк служби		20 років
Повний середній ресурс		не менше 8000 циклів
Напрацювання на відмову		не менше 1 500 циклів
Схема роботи крану		L-подібна, T-подібна;
Робоче середовище	для виконання за матеріалами - С	вода, повітря, мазут, рослинні і технічні мастила, нафтопродукти, дизельне паливо, гас, бензин, природний і зріджений газ, нафтопродукти, вода, вуглекислота
	для виконання за матеріалами - Н або М	агресивні рідкі середовища (розчини кислот і лугів), гази з вмістом агресивних домішок (водень, кисень, сірка, сірководень) та ін. агресивні середовища
Виготовлення		серійно по ТУ У 29.1-35907383-001:2008

Основні деталі	Тип виконання*
	С (вуглецева сталь)	Н (нержавіюча сталь)	М (кислотостійка сталь)
1. Корпус	Сталь 20	Сталь 12Х18Н10Т	Сталь 10Х17Н13М2Т
2. Пробка	Сталь 30Х13	Сталь 12Х18Н10Т	Сталь 10Х17Н13М2Т
3. Шпіндель	Сталь 30Х13	Сталь 12Х18Н10Т	Сталь 10Х17Н13М2Т
4. Сідло	фторопласт, флубон20
5. Прокладки	фторопласт, флубон20

* За індивідуальним замовленням можливе виготовлення кранів кульових з інших корозійностійких сталей, а також з ущільненням в затворі «метал-по-металу».

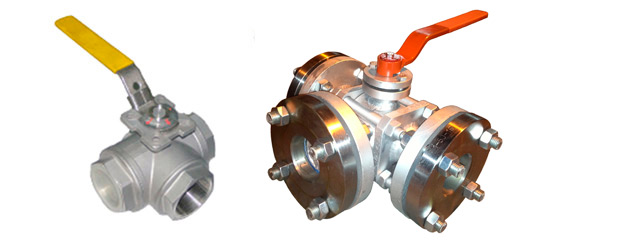

Кран кульовий триходовий фланцевий	Кран кульовий триходовий муфтовий

Основні виконання кранів кульових. Схема умовного позначення.

Тип арматури	Марка крану	Умовний діаметр, DN, мм	Номінальний тиск, PN, МПа (кгс/см2)	Виконання по матеріалам	Тип приводу	Приєднання до трубо- проводу	Кліматичне виконання	Габаритно-будівельні розміри, мм					Вага, кг
								L	L1	B	Н	D
Кран кульовий	ВКМ.ТР	25	0,6 (6)   1,0 (10)   1,6 (16)   2,5 (25)   4,0 (40)	С     Н     М	Р	Фланцеве	ХЛ1     У1	180	150	310	190	115	8
		32			Р			200	170	320	200	135	12
		40			Р			200	175	380	210	145	16
		50			Р			230	195	385	220	160	18
		80			Р			300	240	480	250	195	28
		100			Р			350	280	500	290	215	42
		150			Р			400	350	620	390	280	78
		200			Р			400	350	620	390	280	78
		10			Р	Муфтове		68	51	106	58	—	0,4
		15			Р			75	57	138	61	—	0,55
		20			Р			86	65	138	74	—	0,8
		25			Р			103	78	162	81	—	1,5
		32			Р			115	86	162	88	—	2,2
		40			Р			125	94	220	104	—	3,3
		50			Р			146	110	220	110	—	4,3

Примітка

Можлива комплектація кранів кульових з пневмоприводом додатковими блоками:
ПР — пневморозподільник (24;110;220 В); ФР — фільтр-регулятор; РД — ручний дублер,
КБС — клапан швидкого скидання; СКП — сигналізатор кінцевих положень;
КМЧ (Комплект монтажних частин): відповідні фланці, кріплення, прокладки.

Кран кульовий триходовий фланцевий марки ВКМ.ТР з умовним діаметром DN50 мм і номінальним тиском PN2,5 МПа, матеріал крана - вуглецева сталь 09Г2С, з ручним приводом, кліматичного виконання ХЛ1, з Т-подібною схемою роботи, на робоче середовище - азот до 180°С.

Кран кульовий ВКМ.ТР-50-25-С-Р (фланцевий, ХЛ1, Т-подібна, азот до 180°С)
ТУ У 29.1-35907383-001:2008

Примітка

• Тип приєднання, кліматичне виконання, схема роботи, особливості робочого середовища, а також вимоги щодо комплектації пневмо- і електроприводів вказуються в дужках після основного позначення крана кульового.
• Для замовлення кранів з параметрами відмінними від табличних необхідно заповнити та надіслати форму замовлення, вказавши зворотний контакт для зв'язку, з метою узгодження можливості виготовлення і постачання.
